Floppy drive muziek

Heb je nog oude floppy drives liggen? Doe er wat leuks mee en maak met behulp van een arduino floppy drive muziek.

Benodigdheden:

1. Floppy drives.
2. Arduino uno.
3. Breadboard.
4. Jumperwires.
5. 5 volt DC voeding.
6. Windows pc.

Software zie onderstaande links:

1. Java
2. Moppy2

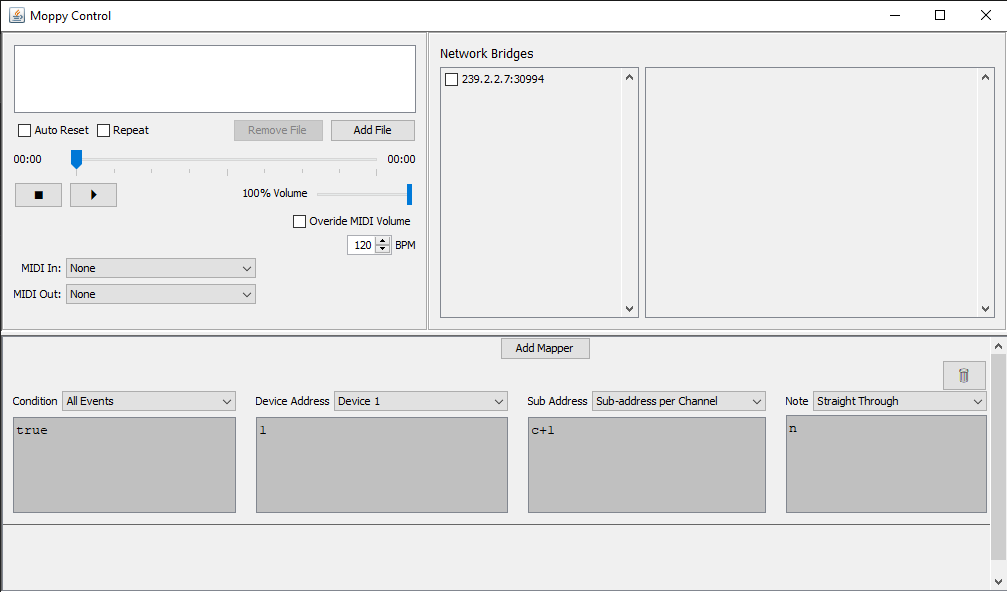

Download de bovenstaande software en installeer de Java SE Development kit. Na de Java installatie kun je het Moppy2 Control GUI programma testen door in de .bin folder het bestand MoppyControlGUI te starten.

Heb je problemen met het starten van de Moppy control software? Check je Java installatie, Google is hierbij je beste vriend of stuur me een bericht als je er niet uitkomt. Als het programma correct start gaan we verder met de hardware installatie.

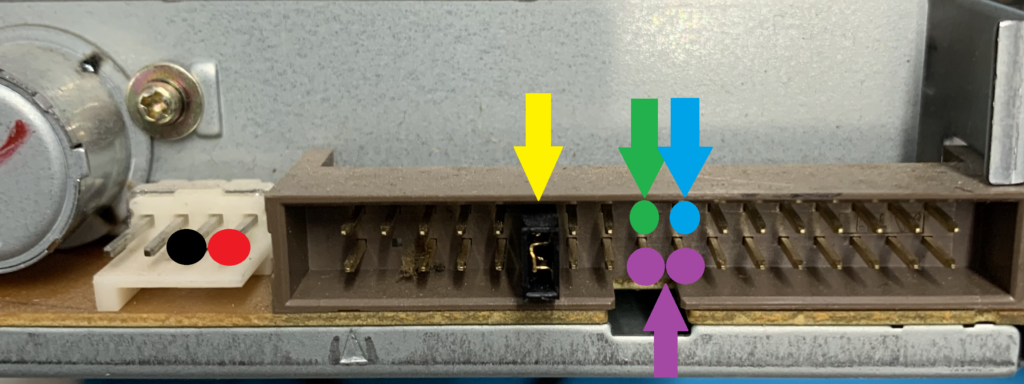

De floppy drives hebben een 34 pin connector en een 4 pin power connector. Onderstaand het aansluitschema.

• Rood = + 5 volt DC.
• Zwart = GND
• Geel = Pin 11 & 12, Drive select B, met elkaar verbinden.
• Groen = Pin 18, direction, verbinden met arduino pin 3. (5, 7, 9, 11, 13)
• Blauw = Pin 20, step, verbinden met arduino pin 2. (4, 6, 8, 10, 12)
• Paars = Pin 17 & 19, verbinden met arduino GND pin.

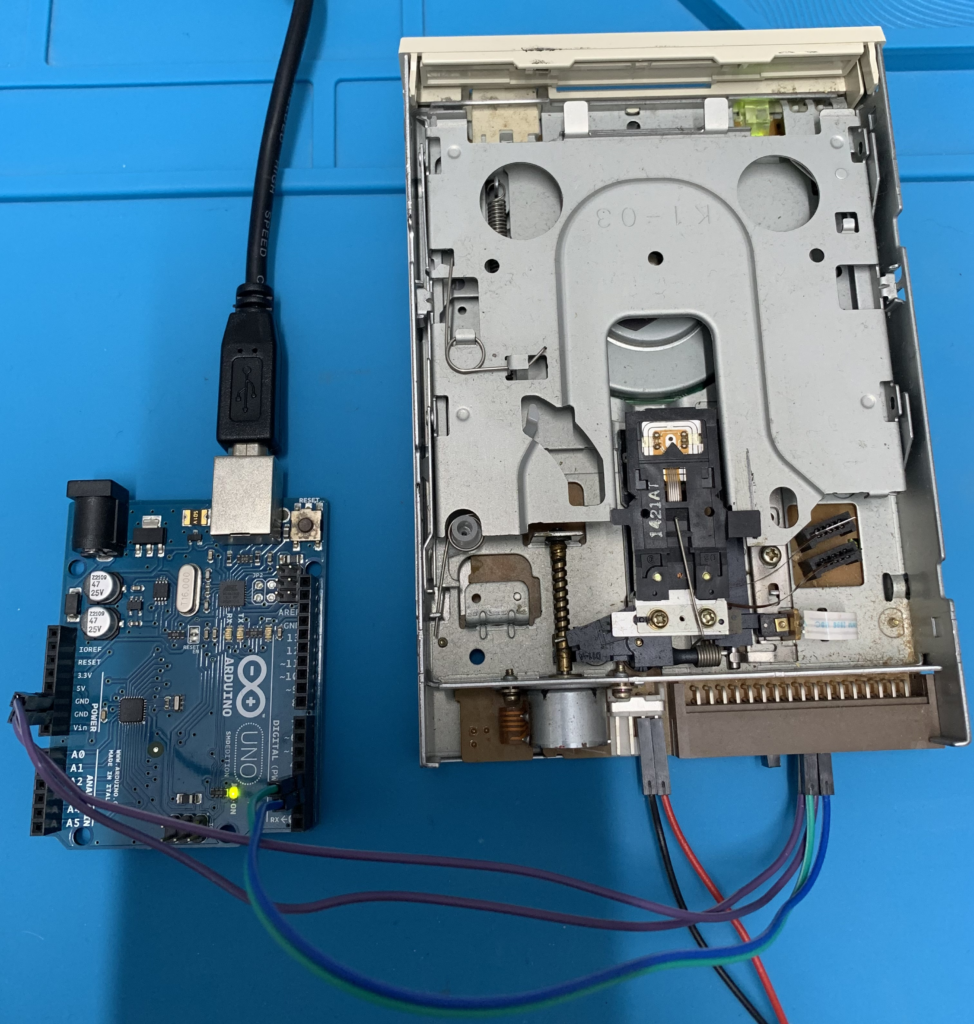

Wil je meer dan één drive gebruiken sluit ze dan aan op de opvolgende arduino pins. Hou met de keuze van de 5 Volt DC voedingsbron rekening met ongeveer 500mA per aangesloten drive.

Sluit de arduino aan op de pc en open de arduino IDE software. Upload het bestand Mopp2-Arduino.ino in de Moppy2Microcontroller map naar de arduino. Open de moppy control software.

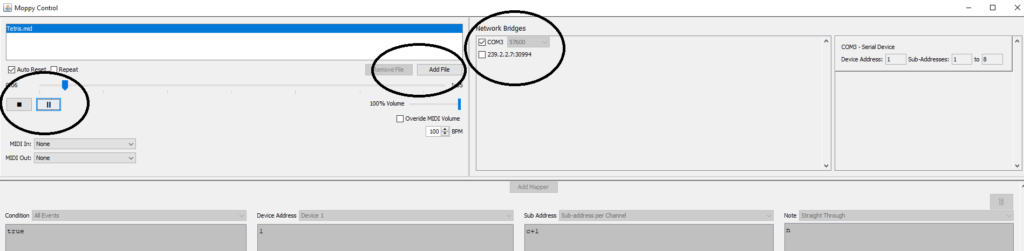

• Controleer of de juiste COM poort geselecteerd is waarmee je arduino verbonden is.
• Voeg een midi file toe, er zijn er 3 bijgeleverd in de samplesongs map.
• Druk op play!
